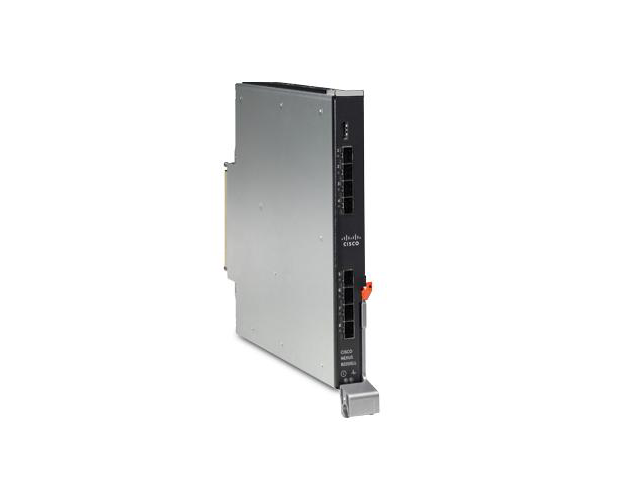

Расширитель коммутационной сети B22 для блейд-серверов Dell

ЦЕНА: (по запросу)

Оформить заказ
Загрузка...
Расширитель коммутационной сети B22 для блейд-серверов Dell
Загрузка...

Описание

[HTML]

Технические характеристики расширителя коммутационной сети B22 для блейд-серверов Dell

Атрибуты портов Порты:

  • Всего 32 порта Ethernet: 16 внутренних портов (сервер) и 16 внешних портов (локальная сеть)
  • Пары внутренних-внешних портов 1:1 обеспечивают выделенные подключения для изолированной полосы пропускания между сервером и локальной сетью
  • Поставляется с 32 активными портами
  • Все внешние порты поддерживают возможность горячего подключения, что позволяет выполнять расширение без прерывания работы сервера

Варианты:

Все порты являются активными в стандартной комплектации
Внешние порты также поддерживают оптические соединения 10Gb SFP+ LR и прямое подключение кабелей SFP+ (медных) (0,5, 1, 3, 5, 7 м)

  • Поддерживаемые адаптеры (по моделям): Поддержка адаптеров (сетевых и для конвергентных сетей) отличается в зависимости от модели транзитного модуля
  • Транзитный модуль 10Gb Ethernet Dell II поддерживает следующие адаптеры на базе XAUI:
  • Мезонинная плата Broadcom 57710
  • Мезонинная плата Broadcom 57711
  • Мезонинная плата Intel X520
  • Мезонинная плата Intel X520-x/k
  • Мезонинная плата QLogic QME8142
  • Мезонинная плата Emulex OCm10102-f-m
  • Транзитный модуль 10Gb Ethernet-k Dell II поддерживает следующие адаптеры на базе интерфейса KR:
  • Мезонинная плата Brocade BR1741M-k
  • Дочерняя сетевая плата Broadcom 57712-k
  • Мезонинная плата Intel X520-x/k
  • Будущие адаптеры 10 Гбит/с для блейд-серверов PowerEdge™
  • Примечание: сетевые платы 1 Гбит/с не поддерживаются ни одной моделью транзитного модуля
Производительность Скорость 10 Гбит/с для каждого порта, дуплексный режим
Доступность Подключение блейд-серверов Dell к внешним коммутаторам с использованием мезонинных сетевых блейд-плат ввода-вывода 10 Gigabit Ethernet
Отличное решение для коммутаторов Dell PowerConnect, Cisco Catalyst/Nexus, а также некоторых внешних коммутаторов Ethernet
Совместимость Транзитные модули Dell 10Gb Ethernet являются прозрачными для всех топологий Ethernet, что обеспечивает подключение любого блейд-сервера Dell к внешнему коммутатору локальной сети любого поставщика Подключение к любому устройству, соответствующему отраслевым стандартам Ethernet
Другие возможности коммутации Подключение блейд-серверов Dell к внешним коммутаторам с использованием мезонинных сетевых блейд-плат ввода-вывода 10 Gigabit Ethernet Отличное решение для коммутаторов Dell PowerConnect, Cisco Catalyst/Nexus, а также некоторых внешних коммутаторов Ethernet
Управление Модуль не требует управления — все управление осуществляется посредством микропрограммы сетевой платы, операционной системы или внешнего коммутатора. Данные о состоянии устройства предоставляются контроллером управления шасси (CMC) M1000e.
Диагностика: Транзитный модуль Dell 10GbE-k выполняет самодиагностику при включении питания, а также различные виды текущей диагностики для обеспечения надлежащей работы
Корпус Размеры

  • Высота: 272,75 мм
  • Ширина: 32,48 мм
  • Глубина: 307,24 мм

Вес:

2,6 кг без модулей SFP; 3,0 кг с модулями SFP

Периферийные устройства Приемопередатчики

  • Оптический приемопередатчик 10GbE SFP+, SR, разъем LC
  • Оптический приемопередатчик 10GbE SFP+, LRM, разъем LC

Кабели

  • Приемопередатчик с кабелем прямого подключения SFP+ длиной 1 м
  • Приемопередатчик с кабелем прямого подключения SFP+ длиной 3 м
  • Приемопередатчик с кабелем прямого подключения SFP+ длиной 5 м
  • Приемопередатчик с кабелем прямого подключения SFP+ длиной 7 м
Питание Вход постоянного тока:

12 В от общих источников питания в стойке для блейд-сервера M1000e
Потребляемая мощность:
Примерно 20 Вт без модулей SFP Примерно 28 Вт с модулями SFP
