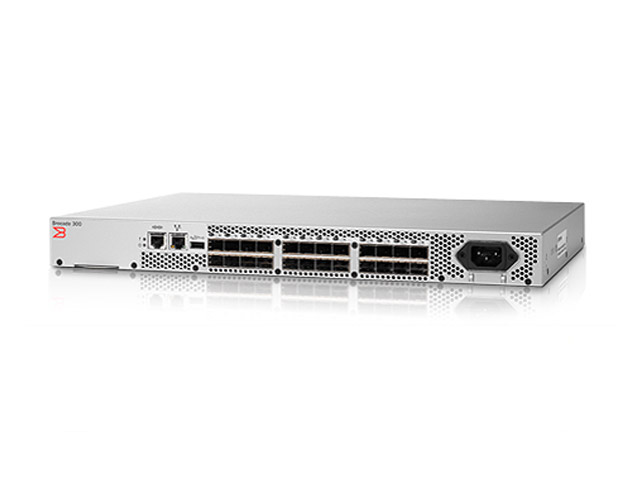

Технические характеристики коммутатора DELL Brocade 300 Switch
| Порты Fibre Channel | 24 универсальных порта (E, F, M, FL или N) |
|
Масштабируемость
|
Архитектура полной сети с поддержкой до 239 коммутаторов |
|
Сертифицированный
максимум |
6000 активных узлов; единая сеть с поддержкой до 56 коммутаторов, 19 транзитных участков; сертификация более крупных сетей по требованию. |
|
Совместимость
|
Все коммутаторы Brocade |
|
Производительность
|
Скорость линии связи 1,063 Гбит/с (дуплексный режим); скорость линии связи 2,125 Гбит/с (дуплексный режим); скорость линии связи 4,25 Гбит/с (дуплексный режим); скорость линии связи 8,5 Гбит/с (дуплексный режим). Автоматическое распознавание скорости порта 1 Гбит/с, 2 Гбит/с, 4 Гбит/с и 8 Гбит/с; возможность программирования фиксированной скорости порта. Синхронизация по скорости между портами 1 Гбит/с, 2 Гбит/с, 4 Гбит/с и 8 Гбит/с |
|
ISL-магистрали
|
Организация магистралей на базе фреймов с поддержкой до восьми портов 8 Гбит/с на ISL-магистраль с дополнительной лицензией; скорость — до 68 Гбит/с на ISL-магистраль (8 портов х 8,5 Гбит/с [скорость линии связи]) |
|
Совокупная
пропускная способность |
408 Гбит/с: 24 порта х 8,5 Гбит/с (скорость на линии связи) х 2 (дуплексный режим) |
|
Задержка
в матрице коммутации |
700 нс при бесконфликтной сквозной маршрутизации на скорости 8 Гбит/с |
|
Максимальный
размер кадра |
Полезная нагрузка – 2112 байт |
|
Классы
обслуживания |
Класс 2, класс 3, класс F (межкоммутаторные фреймы) |
|
Типы
портов |
FL_Port, F_Port, E_Port, M_Port (зеркальный порт) и автораспознавание на основе типа коммутатора (U_Port); N_Port при использовании функции шлюза доступа |
|
Типы
трафика данных |
Сетевые коммутаторы, поддерживающие одноадресную, многоадресную (255 групп) и широковещательную рассылку |
|
Типы
материалов для печати |
4 Гбит/с: требуется модуль Brocade SFP с возможностью «горячей» замены, малым форм-фактором и разъемом LC; коротковолновый лазер (SWL) 4 Гбит/с; длинноволновый лазер (LWL) 4 Гбит/с; расширенный длинноволновый лазер (ELWL) 4 Гбит/с; расстояние зависит от характеристик волоконно-оптического кабеля и скорости порта |
| 8 Гбит/с: требуется модуль Brocade SFP+ с возможностью «горячей» замены и разъемом LC; коротковолновый лазер (SWL); расстояние зависит от характеристик волоконно-оптического кабеля |
|
|
Сетевые
сервисы |
Simple Name Server (сервер простых имен, SNS); Registered State Change Notification (уведомление о зарегистрированных изменениях состояния, RSCN), NTP v3, Reliable Commit Service (надежная фиксация транзакций, RCS), Dynamic Path Selection (динамический выбор маршрута, DPS), Brocade Advanced Zoning (усовершенствованное зонирование Brocade: стандартное зонирование, зонирование на базе портов/имен WWN, широковещательное зонирование), NPIV (функция виртуализации идентификатора N_Port), FDMI, Management Server (сервер управления), FSPF, Fabric Watch (мониторинг состояния сети); ISL Trunking (ISL-магистрали); Advanced Performance Monitoring (расширенный мониторинг функционирования), Adaptive Networking (адаптивные сетевые службы: качество обслуживания для потока данных, ограничение скорости входящего трафика, изоляция трафика, профилирование динамики сетей, отчет приложения Top Talkers), Enhanced Group Management (улучшенное управление группами), Integrated Routing (встроенная маршрутизация), IPFC |
|
Опции
|
Комплекты направляющих для монтажа в стойку (фиксированные, выдвижные, подвесные) |
| Поддерживаемое программное обеспечение управления |
Telnet, HTTP, SNMP v1/v3 (базы управляющей информации элементами сети (FE MIB) и управления через FC-интерфейс (FC Management MIB)); отслеживание данных аудита, системного журнала, управления изменениями; мастер EZSwitchSetup; Brocade Advanced Web Tools (расширенные веб-инструменты Brocade); Brocade EFCM Standard/Enterprise 9.x (опционально); Brocade Fabric Manager (по заказу: только для сред FOS; соответствие требованиям спецификации SMI-S); средства создания сценариев SMI-S, административные домены; лицензия на пробное использование для отдельных дополнительных функций. |
| Доступ для управления | Порт Ethernet 10/100 (RJ-45), внутриполосное подключение по FC; последовательный порт (RJ-45); USB; интеграция через домашний телефон с помощью Brocade EFCM и Brocade Fabric Manager |
|
Диагностика
|
Самотестирование при включении питания и встроенные средства автономной/интерактивной диагностики, включая ведение журнала RAStrace, контроль условий эксплуатации и хранения, программа перезагрузки без нарушения рабочих процессов, технологии FCping и Pathinfo (трассировка маршрутов в FC-сети), зеркалирование портов (порт SPAN). |
| Корпус | Высота в стойке: 1U |
| Ширина: 42,88 см (16,88 дюйма) | |
| Высота: 4,29 см (1,69 дюйма) | |
| Глубина: 30,66 см (12,07 дюйма) | |
| Вес: 4,2 кг (9,3 фунта) с одним блоком питания, без модуля SFP | |
| Воздушный поток | Высокая скорость: 23 куб. фута/мин. |
| Низкая скорость: 18 куб. футов/мин. | |
| Температура | При эксплуатации: от 0°C до 40°C (от 32°F до 104°F) |
| В нерабочем режиме: от -25°C до 70°C (от -13°F до 158°F) | |
| Влажность | При эксплуатации: от 10 до 85% без конденсации |
| Высота над уровнем моря | При эксплуатации: до 3000 метров (9842 футов) |
| При хранении: до 12 км (39 370 футов) | |
| Ударная нагрузка | При эксплуатации: полусинусоидальная перегрузка 20g в течение 6 мс |
| В нерабочем режиме: полусинусоидальная перегрузка 33g в течение 11 мс, ось 3/eg |
|
| Уровень вибрации | При эксплуатации: синусоидальная перегрузка 0,5g, случайная вибрация со среднеквадратичным значением 0,4g при частоте от 5 до 500 Гц |
| В нерабочем режиме: синусоидальная перегрузка 2,0g, случайная вибрация со среднеквадратичным значением 1,1g при частоте от 5 до 500 Гц |
