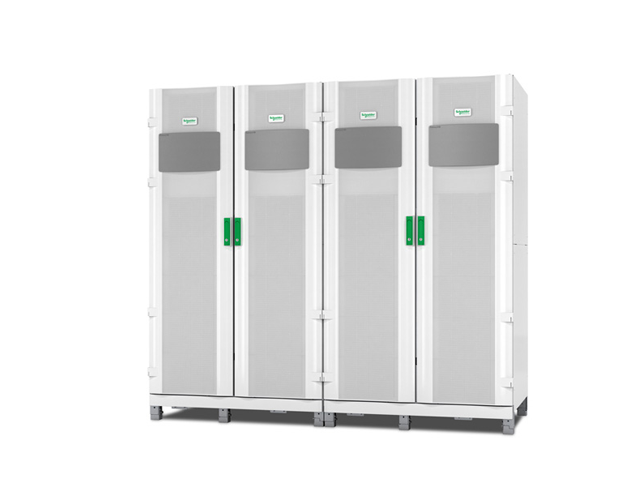

Технические характеристики Galaxy VM
| Номинальная мощность (кВА/кВт) |
|
| Вход основной сети переменного тока | |
| Входное напряжение | 250–600 В1 |
| Основной и байпасный входы сети переменного тока | Один или два ввода как стандартная комплектация |
| Частота | 40–70 Гц |
| Коэффициент мощности на входе | 0,99 |
| THDI | менее 3% при полной нагрузке |
| Байпасный вход сети переменного тока | |
| Диапазон входного напряжения | 342–457 В |
| Частота | 50 Гц или 60 Гц |
| Выход | |
| Межфазное выходное напряжение | 380/400/415 В |
| Коэффициент мощности нагрузки | 0,9 (от 0,7 при опережении до 0,5, при запаздывании без снижения допустимой мощности) |
| Выходная частота | 50/60 Гц +/-0,1% (без внешней синхронизации) |
| Допустимая перегрузка при рабочей температуре в 40°C | 150% в течение 1 минуты и 125% в течение 10 минут |
| Стабилизация выходного напряжения | +/-1% |
| Суммарные гармонические искажения (THDU) | < 2% при 100% линейной нагрузки; < 3% при 100% нелинейной нагрузки |
| Допуск на выходное напряжение | Симметричная нагрузка (0–100%): +/-1% в статическом режиме; несимметричная нагрузка: +/-3% в статическом режиме |
| Общий КПД | |
| КПД при полной нагрузке при работе от сети | До 96,5% |
| Режим ECOnversion (соответствует классу 1 по EN62040-3) | До 99% |
| Стандартный режим ECO | До 99% |
| Связь и управление | |
| Панель управления | Многофункциональный 7-дюймовый цветной дисплей с сенсорным ЖК- экраном и встроенным NMC, Modbus (SCADA и ION-E), два свободных слота NMC |
| Габариты и масса | |
| ИБП (высота, ширина и глубина) | 1970 x 1003 x 854 мм |
| Масса (ИБП) (силовой шкаф вместе со шкафом ввода-вывода) | 699 кг 724 кг |
| Модульный батарейный шкаф узкий, габариты и масса без батарей | 1970 x 370 x 854 мм, 139 кг |
| Модульный батарейный шкаф широкий, габариты и масса без батарей | 1970 x 700 x 854 мм, 210 кг |
| Соответствие нормам | |
| Безопасность работы | IEC 62040-1 |
| Электромагнитная совместимость и радиопомехи | IEC 62040-2 |
| Маркировка | CE,C-Tick |
| Работа | IEC 62040-3, код VFI -SS -111 |
| Транспортировка | ISTA 2B |
| Зона сейсмической опасности | IBC Level 2:2006 |
| Окружающие условия | |
| Рабочая температура | от 0°C до 40°C2 |
| Температура при хранении |
|
| Относительная влажность | 0%–95%, при отсутствии конденсации |
| Высота над уровнем моря при эксплуатации | 1000 м при полной нагрузке |
| Высота над уровнем моря при хранении | 0–15 000 м |
| Максимальный уровень акустического шума на расстоянии 1 м от блока | 55 дБ при нагрузке 70%, 65 дБ при нагрузке 100% |
