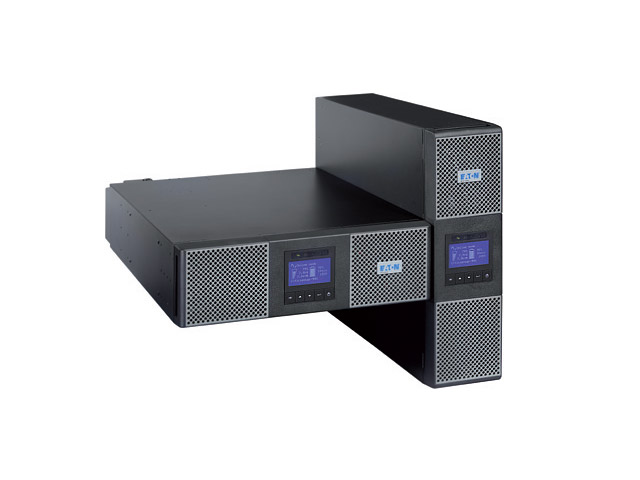

Технические характеристики ИБП Eaton 9PX UPS
|
Технические характеристики
|
5 кВА
|
6 кВА
|
8 кВА
|
11 кВА
|
|
|
Номинальные значения (кВА/ кВт)
|
5 кВА /4.5 кВт
|
6кВА /5.4 кВт
|
8 кВА /7.2 кВт
|
11 кВА /10 кВт
|
|
|
Электрические параметры
|
|||||
|
Технология
|
Двойное онлайн преобразование с системой коррекции коэффициента мощности (PFC)
|
||||
|
Номинальное напряжение
|
200/ 208/ 220/ 230/ 240 В
|
200/ 208/ 220/ 230/ 240/ 250 В
|
|||
|
Диапазон входных напряжений
|
176-276 В без превышения диапазона (до 100–276 В с учетом превышения допустимых значений)
|
||||
|
Выходное напряжение/Коэффициент гармонических искажений (THDU)
|
200/ 208/ 220/ 230/ 240 В +/– 1%; THDU <2%
|
200/ 208/ 220/ 230/ 240/ 250 В +/– 1%; THDU <2%
|
|||
|
Диапазон входной частоты/ Коэффициент гармонических искажений (THD)
|
40-70 Гц, 50/60 Гц, автоматический выбор, режим преобразователя частоты по умолчанию, THDI < 5%
|
||||
|
Эффективность
|
До 94% (в онлайн режиме), 98% (в режиме высокой эффективности)
|
До 95% (в онлайн режиме), 98% (в режиме высокой эффективности)
|
|||
|
Коэффициент пика нагрузки/Ток короткого замыкания
|
3:1/ 90 A
|
3:1/ 90 A
|
3:1/ 120A
|
3:1/ 150 A
|
|
|
Максимально допустимая нагрузка
|
102–110% в течение 120 секунд, 110–125% в течение 60 секунд, 125–150% в течение 10 секунд, >150% в течение 500 мс.
|
102–110% в течение 120 секунд, 110–125 в течение 60 секунд, 125–150% в течение 10 секунд, >150% в течение 900 мс.
|
|||
|
Соединения
|
|||||
|
Вход
|
Клеммная колодка (для кабеля до 10 мм2)
|
Клеммная колодка (для кабеля до 16 мм2)
|
|||
|
Выходы
|
Клеммная коробка и 2 управляемых группы разъемов: 4 разъема IEC C13 (10A) и 2 разъема IEC C19 (16A)
|
Клеммная коробка
|
|||
|
Выходы с заменяемым в горячем режиме ремонтным байпасом
|
Клеммная коробка, а также 3 разъема IEC C13 (10A) и 2 разъема IEC C19 (16A)
|
Клеммная коробка и 4 разъема IEC C19 (16A)
|
|||
|
Батареи
|
|||||
|
Стандартное время обеспечения резервного питания на 50 и 70% номинальной нагрузки*
|
|||||
|
9PX
|
13/10 мин.
|
11/8 мин.
|
20/15 мин.
|
13/9 мин.
|
|
|
9PX + 1 внешний батарейный модуль EBM
|
60/40 мин.
|
48/34 мин.
|
48/32 мин.
|
32/21 мин.
|
|
|
9PX + 4 внешних батарейных модуля (EBM)
|
220/150 мин.
|
170/120 мин.
|
140/100 мин.
|
100/70 мин.
|
|
|
Управление батареями
|
Способ зарядки батареи с температурной компенсацией ABM (по выбору пользователя), автоматическая проверка батареи, защита от глубокой разрядки, автоматическое распознавание внешних батарейных модулей.
|
||||
|
Связь
|
|||||
|
Порты связи
|
1 USB порт, 1 последовательный порт RS232 (USB и RS232 порты нельзя использовать одновременно), 4 «сухих контакта» (DB9), 1 клеммная мини-колодка для удаленного включения/выключения и аварийной остановки, 1 порт DB15 для параллельной работы нескольких ИБП.
|
||||
|
Слот связи
|
1 слот для карты Network-MS (версии Netpack), ModBus-MS или Relay-MS.
|
||||
|
Условия работы, стандарты и аттестация
|
|||||
|
Рабочая температура
|
0 -40°C в продолжительном режиме работы
|
||||
|
Уровень шума
|
<45 дБ
|
<45 дБ
|
<48 дБ
|
<50 дБ
|
|
|
Безопасность
|
IEC/EN 62040-1, UL 1778, CSA 22.2
|
||||
|
Электромагнитная совместимость, производительность
|
IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Производительность)
|
||||
|
Аттестация
|
CE, CB отчет (TUV), UL
|
||||
|
Размеры: В x Ш x Г/Вес
|
|||||
|
ИБП
|
440 (19″) x 130 (3U) x 685 мм/48 кг
|
440 (19″) x 130 (3U) x 685 мм/48 кг
|
440 (19″) x 260 (6U) x 700 мм/84 кг
|
440 (19″) x 260 (6U) x 700 мм/86 кг
|
|
|
Внешний батарейный модуль
|
440 (19″) x 130(3U)x 645 мм/68 кг
|
440 (19″) x 130 (3U) x 645 мм/68 кг
|
440 (19″) x 130 (3U) x 680 мм/65 кг
|
440 (19″) x 130 (3U)x 680 мм/65 кг
|
|
|
Силовой модуль
|
–
|
–
|
440 (19″) x 130 (3U) x 700 мм/19 кг
|
440 (19″) x 130 (3U) x 700 мм/21 кг
|
|
|
Обслуживание и поддержка пользователя
|
|||||
|
Гарантия
|
2 года гарантии
|
||||
* Срок службы показывается при коэффициенте мощности 0.7. Время резервного питания указано приблизительно и может отличаться в зависимости от оборудования, конфигурации, времени использования батареи, температуры и т.д.
